Основные параметры кварцевых трубок

Параметр	Значение	Условия
Химический состав	SiO₂ ≥ 99.99%	-
Диапазон диаметров	10-300 мм	Стандартные размеры
Толщина стенки	1-10 мм	Стандартные, возможны другие
Длина	До 3000 мм	Стандартные, до 5000 мм по запросу
Плотность	2.20-2.21 г/см³	20°C
Твердость по Моосу	7	-

Содержание примесей (ppm)

Модель	Al	Fe	Ca	Mg	Ti	Ni	Mn	Cu	Li	Na	K	Co	B	OH
SHQ900	<0.01	<0.01	<0.01	<0.01	<0.01	<0.01	<0.01	<0.01	<0.01	<0.01	<0.01	<0.01	<0.01	<1
SFQ510	<0.01	<0.01	<0.01	<0.01	<0.01	<0.01	<0.01	<0.01	<0.01	<0.01	<0.01	<0.01	<0.01	<300
SFQ910	<0.01	<0.01	<0.01	<0.01	<0.01	<0.01	<0.01	<0.01	<0.01	<0.01	<0.01	<0.01	<0.01	≤300
SFQ190	<0.01	<0.01	<0.01	<0.01	<0.01	<0.01	<0.01	<0.01	<0.01	<0.01	<0.01	<0.01	<0.01	40-300

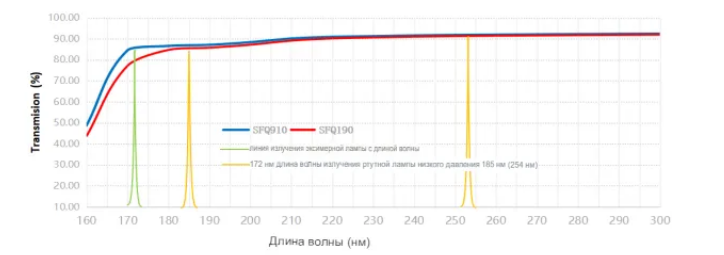

График пропускания кварцевых трубок

Спектр пропускания наших кварцевых трубок в УФ, видимом и ИК диапазонах демонстрирует отличные оптические свойства материала.

Сравнение характеристик обычного и синтетического осушенного кварца

Характеристика	Обычный кварц	Синтетический осушенный кварц
Чистота SiO₂	99.9-99.95%	≥ 99.99%
Содержание гидроксила (OH)	100-300 ppm	< 1 ppm (SHQ900)
Температура размягчения	1580°C	1680°C
Термический шок	До 800°C	До 1000°C
УФ-пропускание (200 нм)	70-80%	90-95%
ИК-пропускание (2500 нм)	85-90%	92-95%
Содержание пузырьков	Может присутствовать	Практически отсутствует
Химическая стойкость	Высокая	Исключительно высокая
Стоимость	Средняя	Высокая

Преимущества синтетического осушенного кварца

Исключительно низкое содержание примесей
Минимальное содержание гидроксильных групп
Высокое пропускание в УФ и ИК диапазонах
Отличная термическая стабильность
Практически отсутствуют пузырьки и включения
Высокая химическая инертность
Однородность структуры и свойств
Долговечность в экстремальных условиях

Термостойкость синтетического осушенного кварца

Параметр	Значение	Описание
Точка деформации (вязкость 10^14.5 dPa·s)	1100°C	Температура, при которой материал начинает деформироваться под нагрузкой
Точка отжига (вязкость 10¹³ dPa·s)	1150°C	Температура снятия внутренних напряжений
Точка размягчения (вязкость 10^7.6 dPa·s)	1620°C	Температура, при которой материал начинает размягчаться
Длительная рабочая температура	950°C	Максимальная температура для продолжительной эксплуатации
Кратковременная рабочая температура	1200°C	Максимальная температура для кратковременного воздействия

Характеристики и области применения

Тип	Особенность	Область применения
SHQ900	Высокая чистота, содержание гидроксила менее 1 ppm	Используется при производстве внутренней сердцевины или оболочки оптических волокон
SFQ910	Высокая чистота, отсутствие пузырьков, высокая пропускаемость ультрафиолета, хорошая устойчивость к коротковолновому ультрафиолетовому излучению, содержание гидроксила≤300 ppm	Очистка поверхности, фотохимическое осаждение из паровой фазы, активация поверхности, фотохимия и другие области при обработке SC..применение эксимерной лампы на 172 нм
SFQ190	Высокая чистота, высокая пропускаемость ультрафиолета, высокая устойчивость к коротковолновому ультрафиолетовому излучению, содержание гидроксила 40-300 ppm	Производство озона, уничтожение жира, дезинфекция и очистка, а также производство сверхчистой воды: разрушение загрязнения маслом коммерческой кухни 185-нм УФ-лампой низкого давления ртутная лампа приложение
SFQ150	Высокая чистота, отсутствие пузырьков, содержание гидроксила < 300 ppm	Использование в полупроводниковом процессе толщиной дюйм и выше

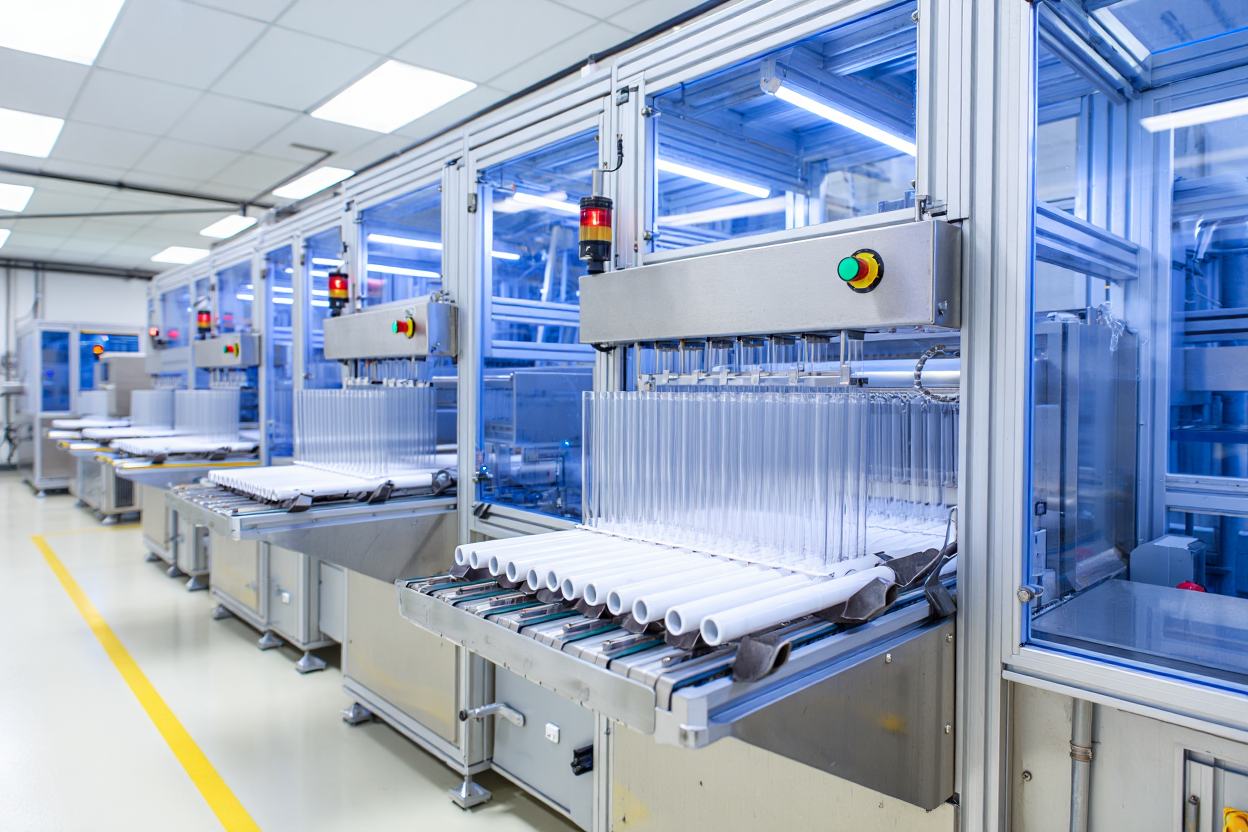

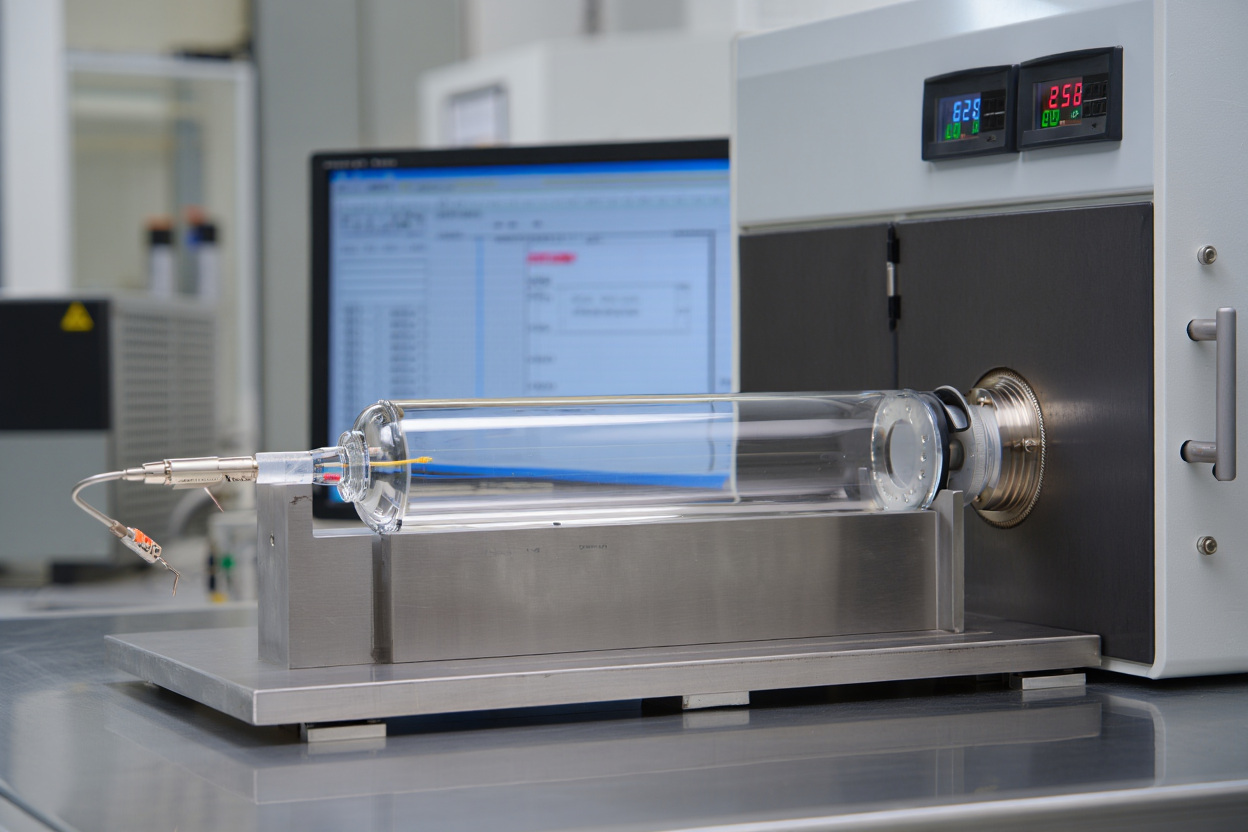

Примеры применения в промышленности

Стандартные размеры (мм)

Внешний диаметр	Допуск внешнего диаметра	Толщина стенки	Допуск толщины стенки	Овальность	Разностенность	Отклонение CSA	Искривление (мм/м)	Типовая длина
14-20	±0.3	1-4	±0.2	≤0.1	≤0.1	≤4%	≤0.7	≤1200
20-30	±0.4	1-4	±0.3	≤0.1	≤0.1	≤4%	≤0.7	≤1200
30-40	±0.4	1-5	±0.4	≤0.15	≤0.15	≤4%	≤1	≤1200
40-60	±0.8	4-15	±0.4	≤0.4	≤0.4	≤4%	≤0.8	≤1200
60-90	±1.75	15-27	±0.5	≤0.5	≤0.5	≤4%	≤1	≤1200
14-20	±0.3	-	-	<0.1	-	-	<0.7	<1700

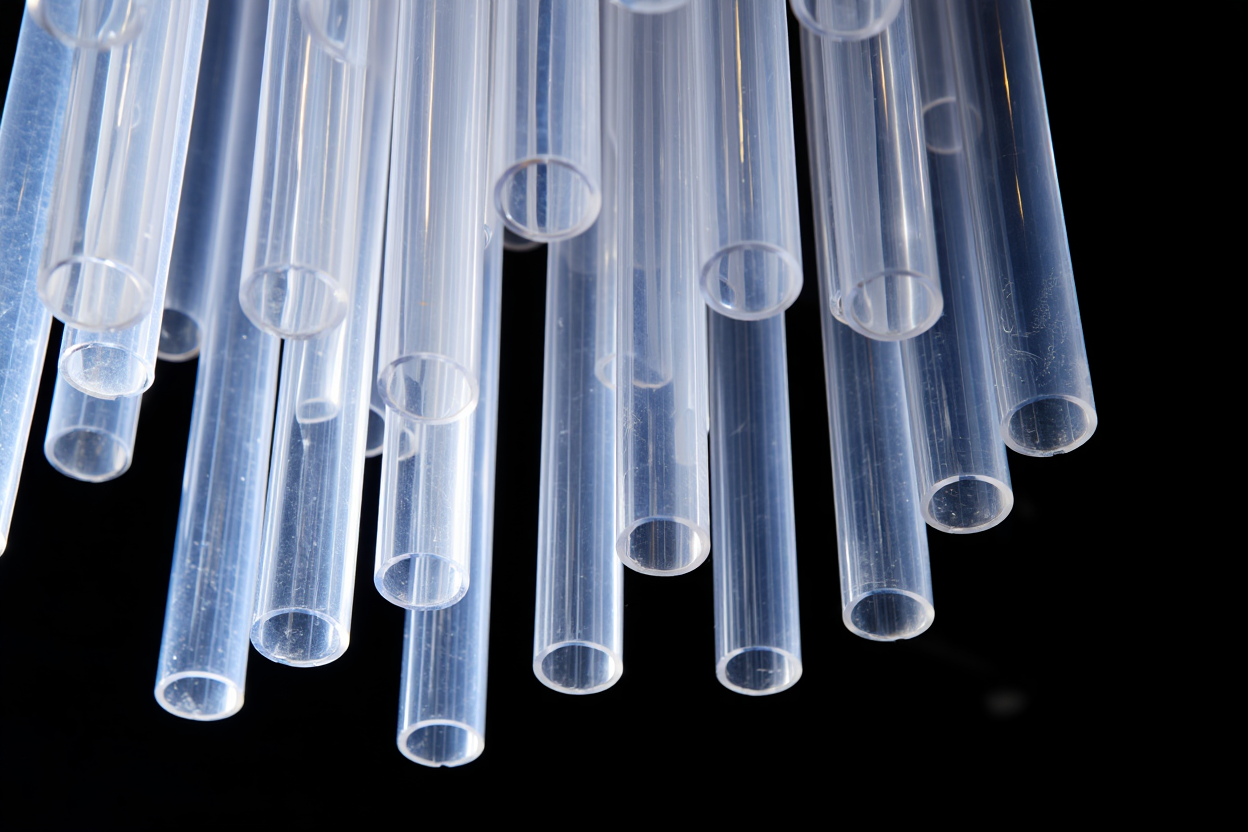

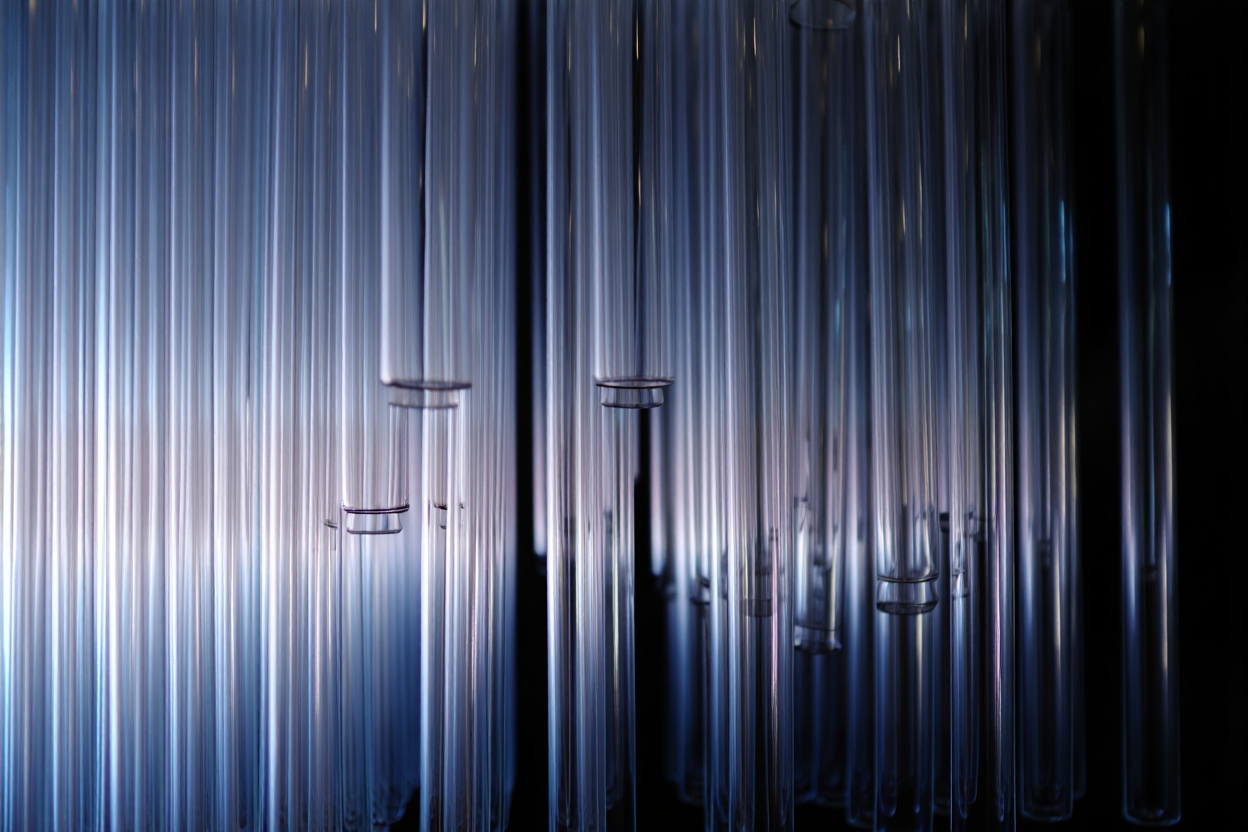

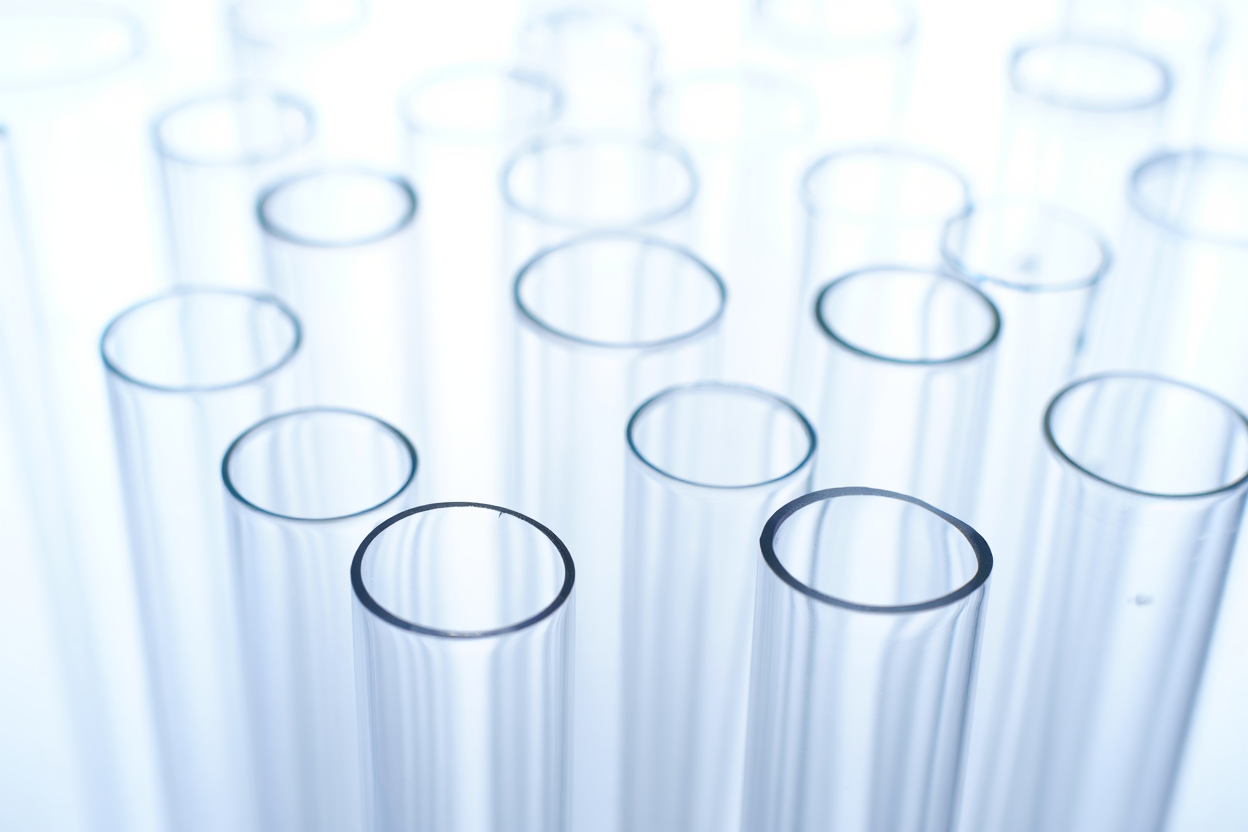

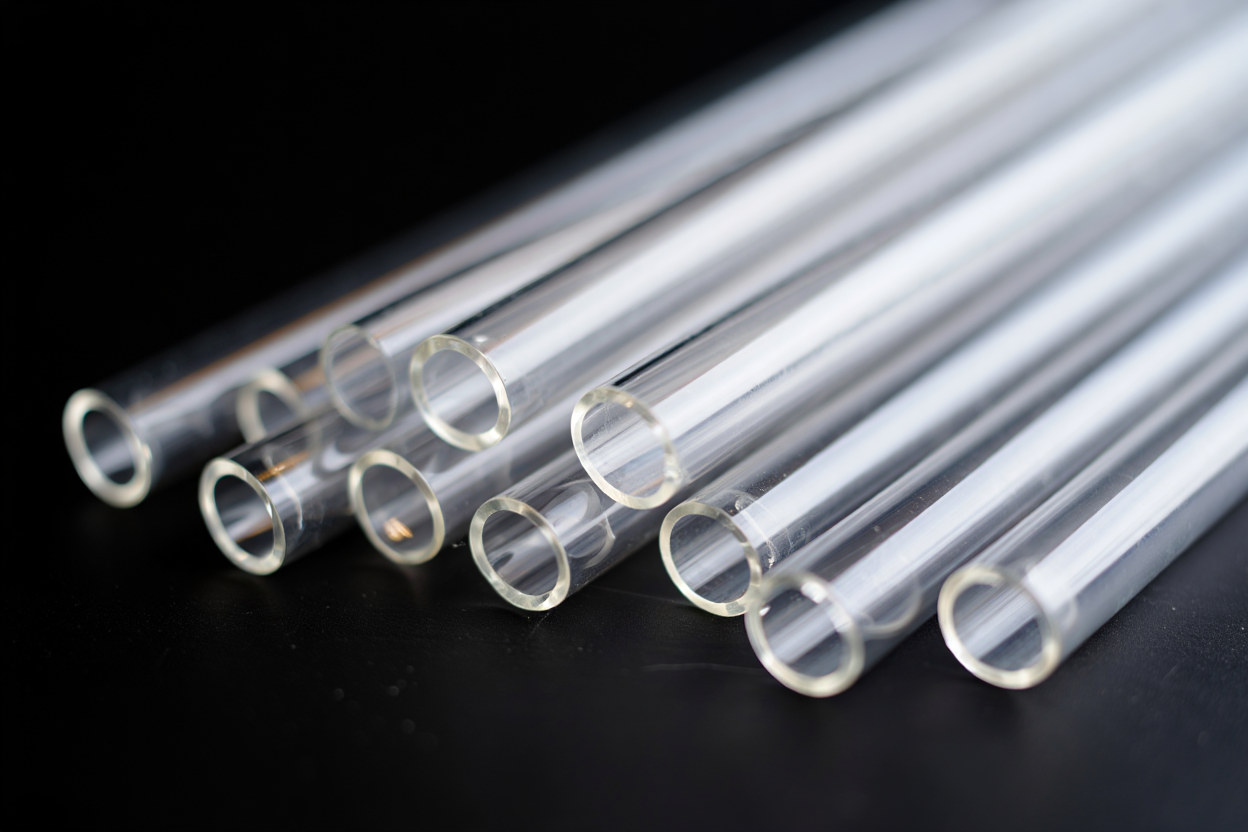

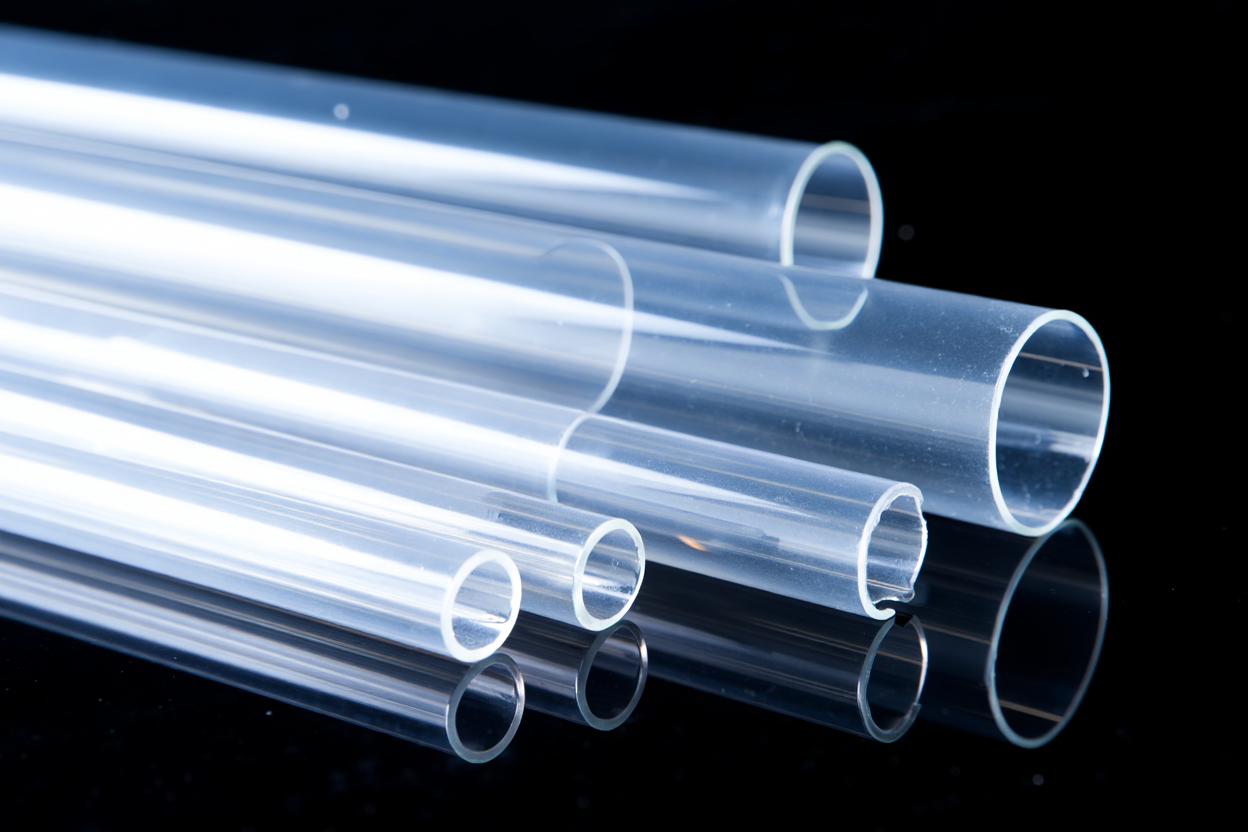

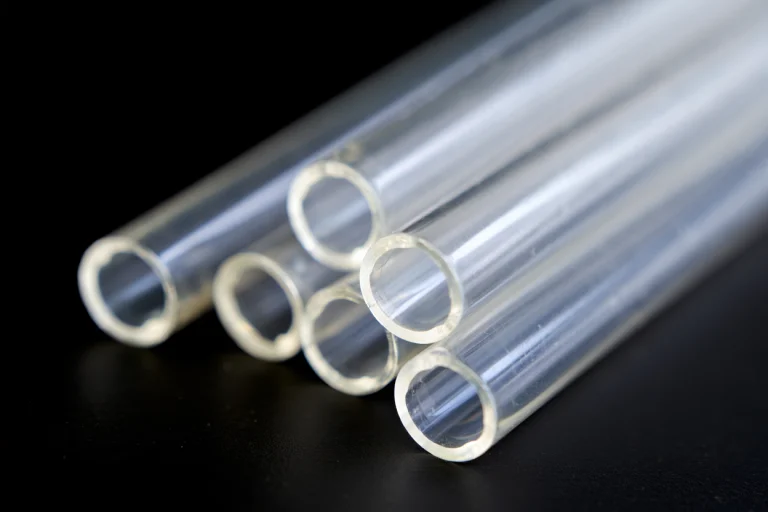

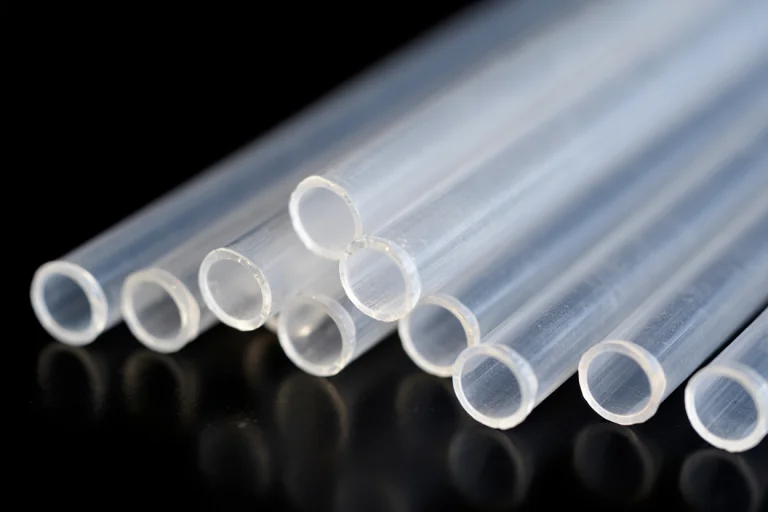

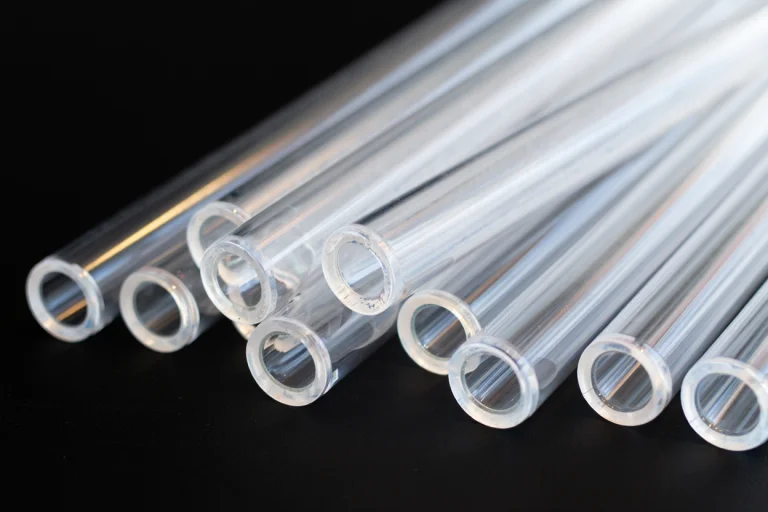

Галерея кварцевых трубок
